Capacidad: de 0.5t a 2t

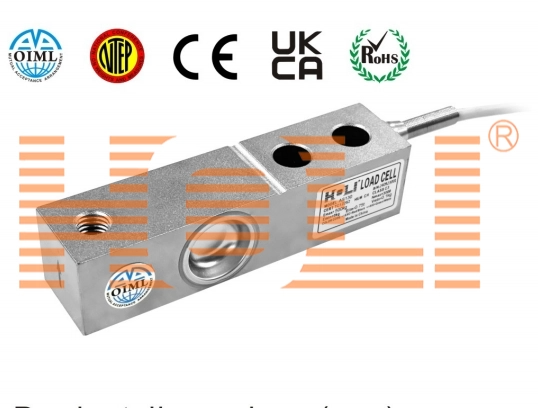

La celda de carga AS130 de HOLI Scale es una celda de carga de viga cortante de alta precisión, certificada por OIML y NTEP. Está diseñada para su uso en diversas aplicaciones industriales de pesaje, donde la precisión y la fiabilidad son fundamentales. Fabricada en acero aleado duradero, ofrece una excelente resistencia ambiental y una estabilidad a largo plazo.
La AS130 está disponible en múltiples capacidades, lo que la hace versátil para diferentes requisitos de carga.
Características:
Cuerpo de acero aleado duradero con acabado niquelado
Adecuada para todo tipo de componentes y sistemas de básculas
Diseño de celda de carga de viga cortante para lecturas estables y precisas
Certificada con la aprobación de OIML y NTEP para una mayor tranquilidad
Fácil de instalar y de larga duración
Perfecta para básculas industriales y comerciales, esta celda de carga ofrece un alto rendimiento a un excelente valor. Actualice su sistema con componentes de básculas de confianza que cumplen con los estándares más exigentes.
| Modelo | Descripción del producto |
| AS130-500kg | OIML, acero aleado, niquelado, cable de 3 m con 4 o 6 conductores. |
| AS130-1000kg | OIML, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-1500kg | OIML, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-2000kg | OIML, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos |
| AS130-1000lb | OIML, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-1500lb | NTEP, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-2000lb | NTEP, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-2500lb | NTEP, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-3000lb | NTEP, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-4000lb | NTEP, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |
| AS130-5000lb | NTEP, acero aleado, niquelado, cable de 3m con 4 o 6 núcleos. |

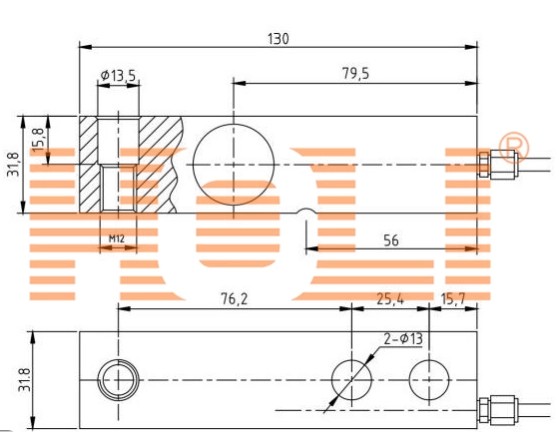

Dimensiones del producto(mm)
| Célula de carga de viga de cizallamiento AS130 |
| Parámetro | Especificaciones | Unidades |
| Capacidad nominal (Emax) | 500 / 1000 / 1500 / 2000 | kg |
| 1000 / 1500 / 2000 / 2500 / 3000 / 4000 / 5000 | lb |
| Clase de precisión | C3 | C4 | C5 |
|
| Número máximo de intervalos de la célula de carga (Nmax) | 3000 | 4000 | 5000 |
|
| Intervalo mínimo de verificación de la célula de carga (Vmin) | Emax / 5000 | Emax / 10000 | kg |
| Equilibrio de cero | ± 1.0 | % de Emax |
Carga muerta mín.
| 0
| kg |
| Salida nominal | 2.0 / 3.0 | mV/V |
| Tolerancia de salida nominal | ± 0.1 | % de Emax |
| Repetibilidad | ± 0.010 | ± 0.006 | ± 0.006 | % de AL* |
Fluencia de 30 minutos
| ± 0.017 | ± 0.012 | ± 0.0010 | % de AL |
| Efecto de la temperatura sobre la salida nominal +20...+40℃ | ± 0.00175 | ± 0.0013 | ± 0.00105 | % de AL/℃ |
| -10...+20℃ | ± 0.00117 | ± 0.0009 | ± 0.0007 |
| Efecto de la temperatura sobre el equilibrio de cero | ±0.0028 | ±0.0014 | % de Emax/℃ |
| Error de histéresis | ± 0.0175 | ± 0.0131 | ± 0.0105 | % de Emax |
| Error de no linealidad | ± 0.0175 | ± 0.0131 | ± 0.0105 | % de Emax |
| Retorno de salida de carga muerta mínima | ± 0.0166 | ± 0.0125 | ± 0.01 | % de AL |
| Resistencia de excitación | 350 ± 10 | Ω |
| Resistencia de salida | 350 ± 3 | Ω |
| Resistencia de aislamiento @50VDC | ＞5000 | MΩ |
| Tensión de excitación | Recomendada | 10 | V AC/DC |
| Máxima | 15 | V AC/DC |
| Rango de temperatura | Compensado | -10 a +40 | ℃ |
| Operación | -30 a +65 | ℃ |
| Almacenamiento seguro | -40 a +80 | ℃ |
| Límite de carga | Segura | 150 | % de Emax |
| Última | 300 | % de Emax |
| Protección | Tipo | Soldadura hermética |
|
| Clasificación IP | IP67 |
|
| Aprobación OIML / europea | N.º de certificado OIML | R60-2017-A-NL1-22.04 | R60-2017-A-NL1-20-28 |
|
| N.º de certificado europeo | TC12252 | TC10977 |
|
| Clase | C5 |
|
| nmax | 5000 |
|
| Aprobación NTEP | N.º de certificado | 23-057 |
|
| Clase | Ⅲ célula individual y clase III L, múltiples células |
|
| nmax | 4000 |
|
| Cable | Eslora | 3 | m |
| Tipo | 4 o 6 conductores, PVC |
|
| Construcción | Acero aleado |
|
| Par de apriete recomendado | 98 | N.m |
Notas: Los valores de linealidad, histéresis y efecto de la temperatura sobre la salida nominal son valores recomendados; la suma de estos datos cumple los requisitos establecidos por OIML R60. *AL: carga aplicada |
