La célula de carga de viga cortante HOLI SS133 funciona eficazmente cuando se utiliza en básculas de plataforma y de suelo. Con un orificio roscado de introducción de carga, la célula de carga puede utilizarse fácilmente con un pie roscado para la nivelación.
El diseño herméticamente sellado garantiza la fiabilidad en la mayoría de los entornos industriales. La SS133 también puede equiparse con diversos accesorios, lo que la hace adecuada para básculas de plataforma, depósitos, aplicaciones de dosificación y mucho más.
Características principales:
Construcción duradera de acero inoxidable con un acabado de pulido electrolítico limpio
Diseño fiable de célula de carga de viga cortante para obtener resultados estables y fiables
Certificada con aprobación OIML y NTEP
Adecuada para muchos tipos de componentes de básculas y sistemas de pesaje
De larga duración, fácil de mantener y fabricada para condiciones adversas
Elija la célula de carga SS133 cuando necesite una solución de alto rendimiento que ofrezca resistencia, precisión y conformidad internacional.
| Modelo | Descripción del producto |
| SS 133-500kg | OIML, pulido electrolítico de acero inoxidable, cable de 3m con 4 o 6 hilos. |
| SS 133-1000kg | OIML, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-1500kg | OIML, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-2000kg | OIML, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-1000lb | NTEP, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-1500lb | NTEP, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
SS 133-2000lb | NTEP, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-2500lb | NTEP, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-3000lb | NTEP, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-4000lb | NTEP, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
| SS 133-5000lb | NTEP, pulido electrolítico de acero inoxidable, cable de 3 m con 4 o 6 conductores. |
Dimensiones del producto:

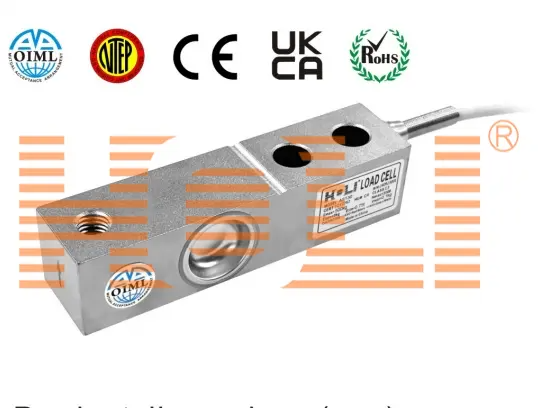

![Célula de carga de viga de cizallamiento SS133 OIML/NTEP]()
| Célula de carga de viga de cizallamiento SS 133 |
| Parámetro | Especificaciones | Unidades |
| Capacidad nominal (Emax) | 500 / 1000 / 1500 / 2000 | kg |
| 500/1000 / 1500 / 2000 / 2500 / 3000 / 4000 / 5000 | lb |
| Clase de precisión | C3 | C4 | C5 | C6 |
|
| Número máximo de intervalos de la célula de carga (Nmax) | 3000 | 4000 | 5000 | 6000 |
|
| Intervalo mínimo de verificación de la célula de carga (Vmin) | Emax / 5000 | Emax / 10000 | kg |
| Equilibrio de cero | ± 1.0 | % de Emax |
Carga muerta mín.
| 0
| kg |
| Salida nominal | 2.0 / 3.0 | mV/V |
| Tolerancia de salida nominal | ± 0.1 | % de Emax |
| Repetibilidad | ± 0.010 | ± 0.006 | ± 0.006 | ± 0.005 | % de AL* |
Fluencia de 30 minutos
| ± 0.017 | ± 0.017 | ± 0.0010 | ± 0.0083 | % de AL |
| Efecto de la temperatura sobre la salida nominal +20...+40℃ | ± 0.00175 | ± 0.0013 | ± 0.00105 | ± 0.00087 | % de AL/℃ |
| -10...+20℃ | ± 0.00117 | ± 0.0009 | ± 0.0007 | ± 0.00058 |
| Efecto de la temperatura sobre el equilibrio de cero | ±0.0028 | ±0.0014 | % de Emax/℃ |
| Error de histéresis | ± 0.0175 | ± 0.0131 | ± 0.0105 | ± 0.0105 | % de Emax |
| Error de no linealidad | ± 0.0175 | ± 0.0131 | ± 0.0105 | ± 0.0105 | % de Emax |
| Retorno de salida de carga muerta mínima | ± 0.0166 | ± 0.0125 | ± 0.01 | ± 0.0022 | % de AL |
| Resistencia de excitación | 350 ± 10 | Ω |
| Resistencia de salida | 350 ± 3 | Ω |
| Resistencia de aislamiento @50VDC | ＞5000 | MΩ |
| Tensión de excitación | Recomendada | 10 | V AC/DC |
| Máxima | 15 | V AC/DC |
| Rango de temperatura | Compensado | -10 a +40 | ℃ |
| Operación | -30 a +65 | ℃ |
| Almacenamiento seguro | -40 a +80 | ℃ |
| Límite de carga | Segura | 150 | % de Emax |
| Última | 300 | % de Emax |
| Protección | Tipo | Soldada herméticamente |
|
| Clasificación IP | IP68 |
|
| Aprobación OIML / europea | N.º de certificado OIML | R60-2017-A-NL1-22.04
|
|
| N.º de certificado europeo | TC12252
|
|
| Clase | C6 |
|
| nmax | 6000 |
|
| Aprobación NTEP | N.º de certificado | 23-057 |
|
| Clase | Ⅲ célula única y Clase III L, múltiples células |
|
| nmax | 6000 |
|
| Cable | Eslora | 3 | m |
| Tipo | 4 o 6 conductores, PVC |
|
| Construcción | Acero aleado |
|
| Par de apriete recomendado | 98 | N.m |
| Notas: Los valores de linealidad, histéresis y efecto de la temperatura sobre la salida nominal son valores recomendados; la suma de estos datos cumple los requisitos establecidos por OIML R60. *AL: carga aplicada. |
