Capacidad: de 50 kg a 500 kg
Material de acero inoxidable, soldado herméticamente.
Fácil instalación
Adecuado para básculas de cinta transportadora, básculas de ensacado, plataformas, etc.
Resistencia a la humedad y a la corrosión

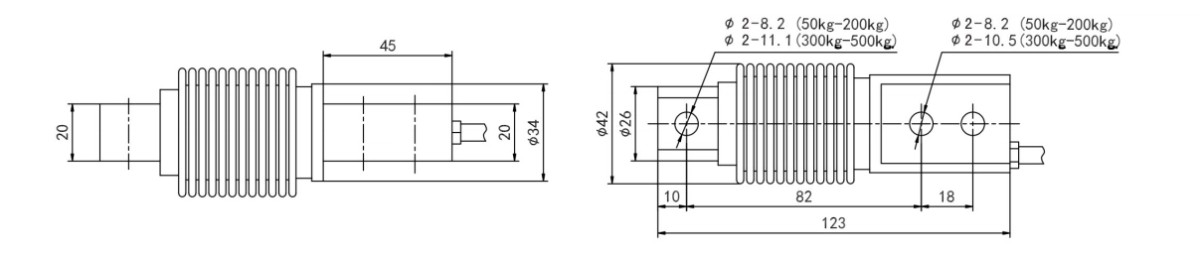

Dimensiones del producto (mm)：
Modelo
| Descripción del producto |
HBW-5kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-10kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-20kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-30kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-50kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-100kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-200kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-300kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-400kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |
HBW-500kg | Acero inoxidable, pulido electrolítico, cable de 3 m con 4 o 6 hilos. |

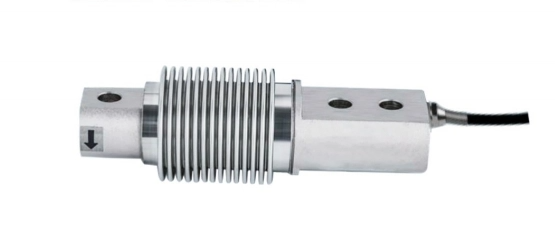

| Modelo de célula de carga de viga de flexión HBW |
Especificaciones |
| Parámetro | Especificaciones | Unidad |
| Capacidad nominal (Emox) | 5/ 10/ 20/ 30/ 50/ 100/ 200
| 300/ 500 | kg |
| Clase de precisión | C3
|
|
| Número máximo de intervalos de la célula de carga (nmax) | 3000
|
|
| Intervalo mínimo de verificación de la célula de carga (Vmin) | Emax/10000 | g |
| Efecto de la temperatura sobre el equilibrio de cero | ±0.0014 | % de Emax/℃ |
| Salida nominal | 2.0
| mV/V |
| Tolerancia de salida nominal | ±0.1 | % de Emax |
| Equilibrio de cero | ±1.0 | % de Emax |
Efecto de la temperatura en la salida nominal +20…+40℃ | ±0.00175 | % de R.C./℃ |
| Efecto de la temperatura sobre la salida nominal -10…+20℃ | ±0.00117 |
| Error de histéresis | ±0.0167 | % de Emax |
| Error de no linealidad | ±0.0167 | % de Emax |
| Retorno mínimo de la salida con carga muerta (3) | ±0.0167 | % de R.C. |
Resistencia de terminales | Excitación | 350±5 | Ω |
Salida | 350±3 | Ω |
Resistencia de aislamiento @50VDC | ＞5000 | MQ |
Tensión de excitación | Recomendada | 10 | V AC/DC |
| Máxima | 15 | V AC/DC |
Rango de temperatura | Compensado | -10 a +40 | ℃ |
| Operación | -30 a +65 | ℃ |
Almacenamiento seguro | -40 a+80 | ℃ |
Límite de carga | Carga segura | 120 | % de Emax |
| Carga límite | 150
| % de Emax |
Protección
| Tipo | Soldado herméticamente |
|
| Clasificación IP | IP68 |
|
Materiales de construcción
| Elemento elástico | Acero inoxidable |
|
| Fuelle metálico | Acero inoxidable |
|
| Racor para cable | Acero inoxidable |
|
Aprobación Ex | N.º de certificado | GYB19.2306 |
|
| Clase | Exia ICT4 Ga |
|
| Ex iaD 20 T135 |
|
Cable
| Eslora | 2.5 | m |
| Tipo | 4 hilos, PVC
|
|
| Par de apriete recomendado | 25 | 50 | N.m |
