Capacidad: de 500 kg a 2000 kg
La célula de carga AL 176 de HOLI Scale es una célula de carga de punto único y alta precisión, certificada por OIML y NTEP. La precisión y el rendimiento en el mundo de los instrumentos de pesaje tienen un nuevo referente: la célula de carga AL176 de HOLI Scale. A medida que las industrias buscan constantemente superar sus límites, la AL176 se erige como un ejemplo de ingeniería avanzada de pesaje.
Características principales:
Aleación de acero y aluminio anodizado de alta calidad para mayor durabilidad y resistencia
Aprobada por OIML y NTEP para una precisión fiable
Ideal para muchos tipos de componentes de básculas, como básculas de sobremesa y de plataforma
Tamaño compacto, fácil de instalar y utilizar
Célula de carga fiable y precisa para las tareas de pesaje diarias
Elija la AL176 de HOLI Scale para tener confianza en cada medición: precisión y rendimiento en los que puede confiar.
| Modelo | Descripción del producto |
| AL 176-500kg | OIML, acero de aleación de aluminio, cable de 2,5 m con 4 o 6 hilos. |
| AL 176-750kg | OIML, aleación de acero y aluminio, cable de 2,5 m con 4 o 6 núcleos. |
AL 176-1000kg | OIML, aleación de acero y aluminio, cable de 2,5 m con 4 o 6 núcleos. |
| AL 176-2000kg | OIML, aleación de acero y aluminio, cable de 2,5 m con 4 o 6 núcleos. |
| AL 176-550lb | NTEP, aleación de acero y aluminio, cable de 2,5 m con 4 o 6 núcleos. |
| AL 176-1650lb | NTEP, acero de aleación de aluminio, cable de 2,5 m con 4 o 6 hilos. |
| AL 176-2200lb | NTEP, acero de aleación de aluminio, cable de 2,5 m con 4 o 6 hilos. |
| AL 174-4400lb | NTEP, acero de aleación de aluminio, cable de 2,5 m con 4 o 6 hilos. |

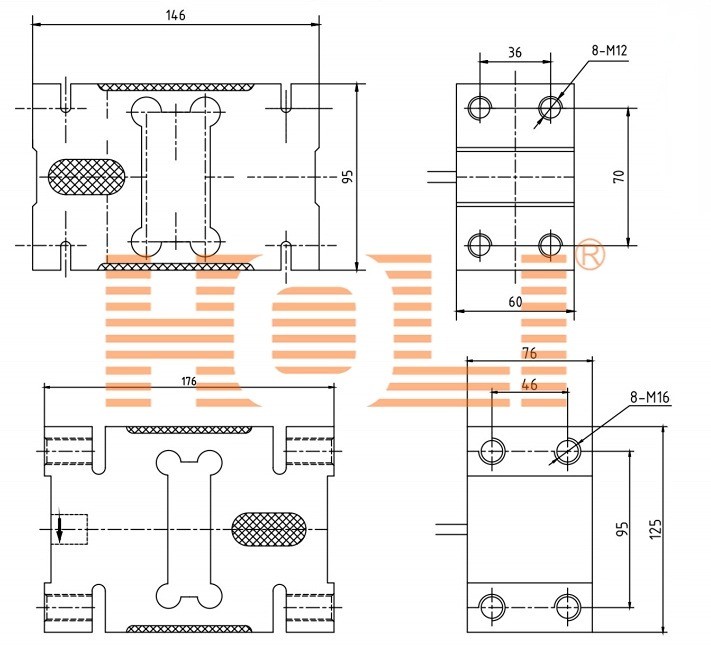

Dimensiones del producto (mm):

| Célula de carga de punto único de aluminio AL176 |
| Parámetro | Especificaciones | Unidades |
| Capacidad nominal (Emax) | 500/ 750/ 1000/ 2000 | kg |
| 550/1100/ 1650/ 2200/ 4400 | lb |
| Clase de precisión | C3 | C3MR | C5 | C6 |
|
| Número máximo de intervalos de la célula de carga (Nmax) | 3000 | 2*3000 | 5000 | 6000 |
|
| Intervalo mínimo de verificación de la célula de carga (Vmin) | Emax / 5000 | Emax / 10000 | g |
| Equilibrio de cero | ±0.1 | mV/V |
Carga mínima sin carga
| 0
| kg |
| Salida nominal | 2.0 | mV/V |
| Tolerancia de la salida nominal | ± 0.2 | mV/V |
| Repetibilidad | ± 0.010 | ± 0.010 | ± 0.006 | ± 0.005 | % de AL* |
Fluencia de 30 minutos
| ± 0.017 | ± 0.017 | ± 0.0010 | ± 0.0083 | % de AL |
| Efecto de la temperatura sobre la salida nominal +20...+40℃ | ± 0.00175 | ± 0.00175 | ± 0.00105 | ± 0.00087 | % de Emax/℃ |
| -10...+20℃ | ± 0.00117 | ± 0.00117 | ± 0.0007 | ± 0.00058 | % de AL/℃ |
| Efecto de la temperatura sobre el equilibrio de cero | ± 0.0028 | ± 0.0014 | % de Emax/℃ |
| Error de histéresis | ± 0.0175 | ± 0.0175 | ± 0.0105 | ± 0.0105 | % de Emax |
| Error de no linealidad | ± 0.0175 | ± 0.0175 | ± 0.0105 | ± 0.0105 | % de Emax |
| Retorno mínimo de la salida con carga muerta | ± 0.0166 | ± 0.0166 | ± 0.0100 | ± 0.0083 | % de AL |
Error de carga descentrada (OIML R76)
| ± 0.0044 | ± 0.0044 | ± 0.0026 | ± 0.0022 | % de AL/cm |
| Resistencia de entrada | 404± 15 | Ω |
| Resistencia de salida | 350 ± 3 | Ω |
| Resistencia de aislamiento @50VDC | >5000 | MΩ |
| Tensión de excitación | Recomendada | 10 | V AC/DC |
| Máxima | 15 | V AC/DC |
| Rango de temperatura | Compensada | -10 to +40 | ℃ |
| Operación | -10 to +50 | ℃ |
| Almacenamiento seguro | -25 to +70 | ℃ |
| Límite de carga | Segura | 150 | % de Emax |
| Última | 300 | % de Emax |
| Protección | Tipo | Recubrimiento de caucho de silicona sobre la galga |
|
| Clasificación IP | IP65 |
|
| Aprobación OIML / europea | N.º de certificado OIML | R60/2017-A-NL1-21.06
|
|
| N.º de certificado europeo | TC11566
|
|
| Clase | C6 |
|
| nmax | 6000 |
|
| Aprobación NTEP | N.º de certificado | 23-029 |
|
| Clase | Ⅲ |
|
| nmax | 6000 |
|
| Cable | Eslora | 1.5 | m |
| Tipo | 4 o 6 hilos, PVC |
|
| Construcción | Aluminio |
|
| Tamaño máximo de la plataforma | 1200×1200 | mm |
| Par de apriete recomendado | 500kg a 1000kg: 98.0/ más de 1000kg: 140.0 | N.m |
| Notas: Los valores de linealidad, histéresis y efecto de la temperatura sobre la salida nominal son valores recomendados; la suma de estos datos cumple los requisitos establecidos por OIML R60. *AL: Carga aplicada. |
